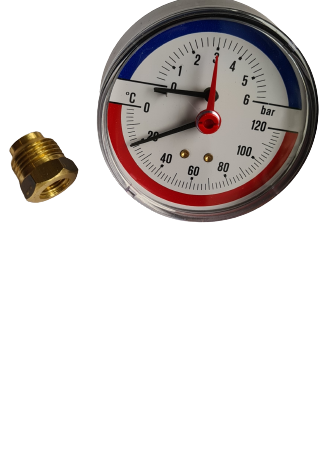

Termomanometar (65127)

Za što se koriste termomanometri?

Termomanometri, mjerni instrumenti, imaju namjenu mjerenja pritiska (manometar) i temperature (termometar).
Kao takvi, predviđeni su kao sastavni dio sljedećih postrojenja:

-Centralnih grijanja
-Solarnih panela
-Podnih grijanja
-Bojlera i kotlova

Područja mjerenja termomanometra:
Termomanometri mjere temperaturu i tlak vode u sustavu.
Mjerno područje tlaka je od 0 do 6 bara, a mjerno područje temperature je od 0 do 120 stupnjeva (crvena pozadina).
Svako područje ima svoju odvojenu skalu, pri čemu se pokazivač temperature nalazi u gornjem dijelu manometra, a pokazivač tlaka se nalazi u donjem dijelu termomanometra.

Položaj i priključak termomanometra:
Termomanometri se postavljaju vertikalno na cijevima, kod polaza tople vode kotlova i bojlera.
Svaki termomanometar isporučuje se s nepovratnim ventilom s priključnim navojima od ½“ (muški), s redukcijom ¼“ (ženski).
Sam termomanometar ima navoj ¼“ (muški), koji se zašrafi na gore spomenuti nepovratni ventil.
Svrha redukcije-nepovratnog ventila je olakšati skidanje termometra s instalacije radi zamjene ili servisa bez prethodne potrebe pražnjenja sustava.

Kućišta termomanometra:
Većina kućišta manometara je izvedena u ABS plastici otpornoj na vlagu i manje udarce.
Kućište manometra ima kromirani rub.
Promjer kućišta termomanometra je fi 80 mm.

Vijek trajanja termomanometra:
Termomanometar, ako je pravilno ugrađen, pouzdano može raditi, odnosno mjeriti tlak i temperaturu, 5 godina.
Nakon navedenog perioda točnost mjerenja može imati varijacije od +/- 10-20%.
S obzirom na te varijacije, preporuka je zamjena termomanometra svakih 5 godina.

Glavni uzroci kvara termomanometra:

-Vibracije: Mnoge studije su pokazale da vibracije mogu uzrokovati oštećenja termomanometra.
Vibracije utječu na preciznost termomanometra tako da pomiču kazaljku, dovodeći istu izvan polja „0“.
Unutarnji zupčanici se također ubrzano troše, kao i sustav mjerenja.

-Pulsiranje: Najbolji pokazatelj pulsiranja manometra je kazaljka koja nekontrolirano pulsira.
Kada je termomanometar izložen toj smetnji, gubi preciznost i funkcionalnost, te unutarnji mehanizmi mogu biti oštećeni.

-Tlačni udarci: U slučaju kada je termomanometar izložen naglim pritiscima i padovima tlaka, kazaljke se mogu saviti, otpasti ili preskočiti graničnik.

-Prekomjerni tlak: Slično kao u slučaju tlačnih udaraca, ali u ovom slučaju termomanometar nije izložen stalnim oscilacijama tlaka nego mu je tlak stabilan, ali vrlo blizu maksimalnom mjernom području.

-Prekomjerna temperatura: Ako je termomanometar izložen temperaturama iznad 120 stupnjeva ili ispod 0 stupnjeva, može doći do oštećenja kućišta i mehanizma mjerenja tlaka i temperature.

-Korozija: Termomanometri su vrlo osjetljivi na vlagu, kiseline, klor i solne kiseline.
Korozija može znatno utjecati na unutarnje mehanizme i poremetiti rad termomanometra.

-Začepljenja: Osim korozije, termomanometrima prijeti mogućnost začepljenja od strane prljavština prisutnih (špena, hrđa i razne čestice) u cijevima ili uređajima.
Radi navedenog, protok mjerenja je smanjen, a indikacije pritiska i temperature mogu biti netočne.
